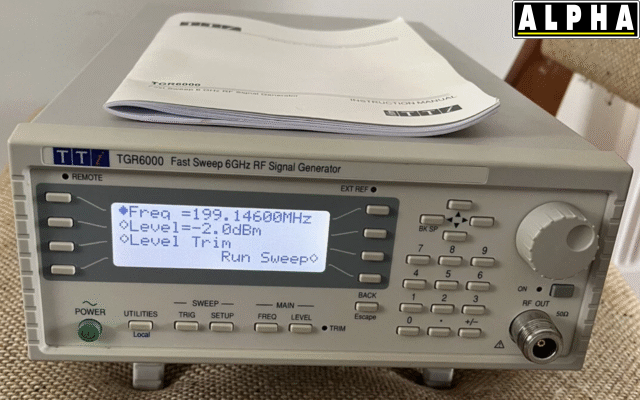

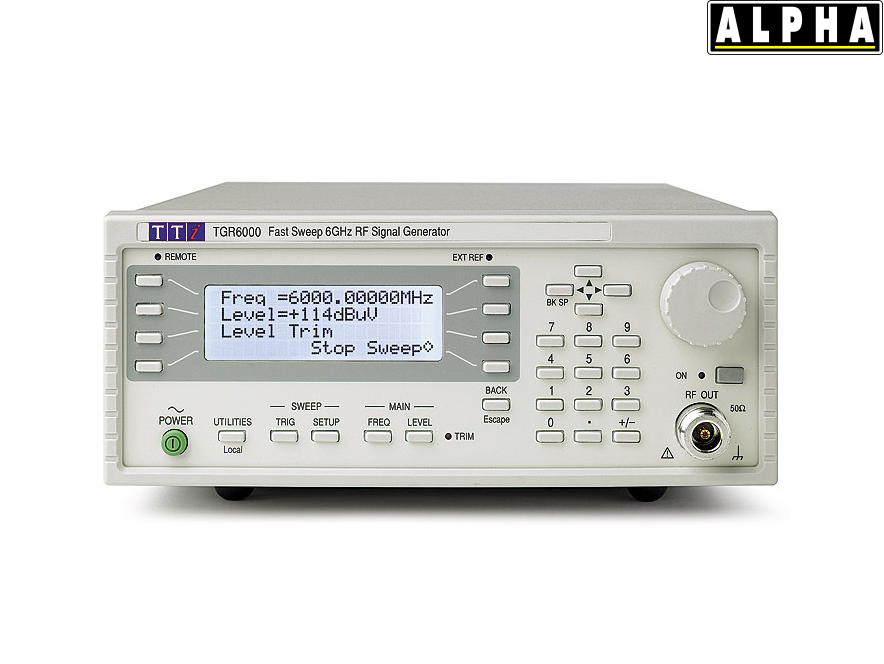

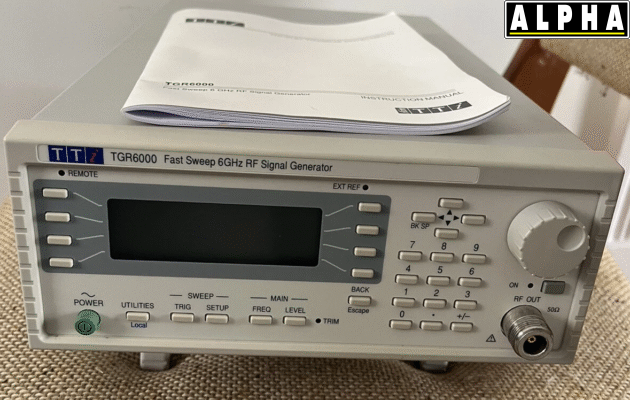

Thông số kỹ thuật Máy Tạo Tín Hiệu Tổng Hợp 6GHz TTi TGR6000

Mã sản phẩm: TGR6000
Thương hiệu – Xuất xứ: TTi – ANH QUỐC / ALPHA nhập khẩu và phân phối
Mã số ECCN EAR99
Số HTS/Bảng B 8543.20.0000
Dải tần số: Từ 10MHz đến 6000MHz
Thiết lập độ phân giải: Tần số có thể được thiết lập ở mức 10Hz bằng cách nhập trực tiếp từ bàn phím, hoặc tăng giảm theo từng bước 10Hz đến 999 999MHz bằng núm xoay hoặc các phím tăng/giảm.
Độ phân giải màn hình: 10Hz
Nhiễu pha: Sóng mang 500MHz: <-110dBc/Hz (điển hình) ở độ lệch 20kHz; <-120dBc/Hz (điển hình) ở
độ lệch 100kHz. Sóng mang 3GHz: <-95dBc/Hz (điển hình) ở độ lệch 20kHz; <-110dBc/Hz (điển hình) ở độ lệch 100kHz.
Sóng mang 6GHz: <-89dBc/Hz (điển hình) ở độ lệch 20kHz; <-104dBc/Hz (điển hình) ở độ lệch 100kHz.
FM dư: Độ lệch đỉnh tương đương cho băng thông từ 300Hz đến 3-4kHz: 12Hz ở sóng mang 500MHz
Thời gian ổn định: <8ms để ổn định trong phạm vi 100Hz hoặc 0,1ppm so với tần số cuối cùng, nếu lớn hơn.
TẦN SỐ THAM CHIẾU
Tùy chọn: Bên trong hoặc bên ngoài (qua cổng BNC ở mặt sau)
Độ chính xác nội bộ: Sai số +/- 1 ppm trong khoảng nhiệt độ từ 15°C đến 30°C; +/- 2 ppm trong khoảng từ 5°C đến 40°C.
Tính ổn định nội bộ: < +/-1ppm/năm lão hóa.
Tham chiếu nội bộ. Đầu ra: Tín hiệu 10MHz từ trở kháng 50 Ohms, biên độ 2V đỉnh-đỉnh vào trở kháng 50 Ohms.
Tham chiếu bên ngoài vào: Tín hiệu 10MHz vào trở kháng 50 Ohms, biên độ từ 2V đỉnh-đỉnh đến 5V đỉnh-đỉnh.
MỨC ĐẦU RA
Phạm vi mức đầu ra: -110dBm đến +7dBm (01V đến 500mV ở công suất 50 W).
Thiết lập độ phân giải: Điều chỉnh độ nhạy từ 0,1dB (hoặc 0,01µV đến 1mV) bằng cách nhập trực tiếp từ bàn phím, hoặc theo các bước tăng/giảm do người dùng thiết lập từ 0,1dB đến 100dB (hoặc 0,01mV đến 100mV) bằng núm xoay hoặc các phím tăng/giảm.
Sự chính xác: Tốt hơn 2dBm.
Sóng hài: <-25dBc ở +7dBm. <-30dBc ở mức <=0dBm từ 30 đến 6000MHz,
<-25dBc ở mức <=0dBm từ 10 đến 30MHz
Âm bội thấp: <3000MHz: Không có. >3000MHz:
Spurii không hài hòa: Độ lệch 10kHz từ 10 đến 3000MHz (Lưu ý 1)
<-44dBc >Độ lệch 10kHz từ 3000MHz đến 6000MHz (Lưu ý 2).
Lưu ý 1 – <-45dBc >Độ lệch 10kHz từ 1900 đến 2150MHz
Lưu ý 2 – <-39dBc >Độ lệch 10kHz từ 3800 đến 4300MHz.
Rò rỉ chất mang: Điện áp <0,5uV được tạo ra trên tải 50 W bằng một vòng dây 2 vòng đường kính 25mm, cách máy phát 25mm với công suất đầu ra được đặt ở mức <-10dBm trên tải kín 50 W.
Trở kháng đầu ra: 50 W
Đầu nối đầu ra: LOẠI N
Bảo vệ ngược: 50V DC
Công tắc đầu ra: Công tắc bật/tắt RF OUT với đèn LED báo trạng thái BẬT.
QUÉT TẦN SỐ VÀ BIÊN ĐỘ
Quét bậc thang Tần số và/hoặc biên độ bước được điều chỉnh theo công thức trên một số điểm xác định. Công thức quy định: Tần số bắt đầu/kết thúc. Biên độ bắt đầu/kết thúc.
Thời gian dừng ở mỗi bước có thể lập trình từ 0,01 đến 10,000 giây.
Điểm tối đa: 1000
Chạy quét: Liên tục hoặc riêng lẻ. Quét lên hoặc xuống.
Khoảng cách giữa các bước: Tuyến tính hoặc logarit
Kích hoạt quét: Chế độ thủ công, tín hiệu ngoài, hẹn giờ (0,1 999,9 giây) hoặc thông qua giao diện điều khiển từ xa.
Tín hiệu đồng bộ: (Đầu ra ổn định) khả dụng trong thời gian chờ. Có thể lập trình để ở mức cao hoặc thấp.
Quét danh sách Đối với Step Sweep, ngoại trừ việc một bảng do người dùng định nghĩa với các giá trị tần số, biên độ và thời gian dừng sẽ xác định các bước. Bảng này có thể được tạo trực tiếp trong thiết bị hoặc tải xuống thông qua giao diện điều khiển từ xa.
Điểm tối đa: 1000
Lưu trữ danh sách: Có thể lưu trữ vĩnh viễn tối đa 16 danh sách quét trong thiết bị.
Điểm kích hoạt Mỗi điểm trong một chu trình quét (bước hoặc danh sách) có thể chịu tác động của một sự kiện kích hoạt thay vì một khoảng thời gian chờ.
Kích hoạt điểm Chế độ thủ công, tín hiệu bên ngoài hoặc thông qua giao diện điều khiển từ xa.
TRIM (Bảng lương thưởng theo cấp độ người dùng)
Bảng các cặp tần số/độ lợi cho phép người dùng điều chỉnh mức đầu ra của máy phát tín hiệu theo tần số để hiệu chuẩn toàn bộ hệ thống thử nghiệm hoặc cải thiện việc hiệu chuẩn riêng máy phát tín hiệu. Bảng này có thể được tạo trực tiếp trong thiết bị hoặc tải xuống qua giao diện điều khiển từ xa.
Điểm tối đa: 100
CÁC ĐẦU VÀO/ĐẦU RA KHÁC
Lượng giác Tín hiệu đầu vào kích hoạt ngoài ghép nối DC được sử dụng cho các thay đổi quét bước trong chế độ kích hoạt điểm.
Ngưỡng đầu vào: Điện áp định mức 1,65V. Cực kích hoạt có thể được đặt thành cạnh âm hoặc cạnh dương.
Bảo vệ đầu vào Điện áp ngoài tối đa/tối thiểu được áp dụng là +6V hoặc 1V.
Đồng bộ đầu ra Tín hiệu SYNC ở bảng điều khiển phía sau chuyển sang trạng thái hoạt động khi tần số và mức đầu ra của máy phát ổn định trong phạm vi quy định sau một thay đổi đột ngột trong quá trình quét. SYNC trở lại trạng thái không hoạt động khi kết thúc khoảng thời gian giữ tín hiệu đã quy định.
Mức đầu ra hoạt động: +5V (Trạng thái hoạt động được đặt thành Dương) hoặc 0V (Trạng thái hoạt động được đặt thành Âm)
Trở kháng đầu ra: Trở kháng tải tối thiểu cũng là 50 Ohm.
Bảo vệ đầu ra: Đầu ra sẽ chịu được hiện tượng ngắn mạch ngẫu nhiên xuống đất và điện áp ngoài đặt vào lên đến +5V.

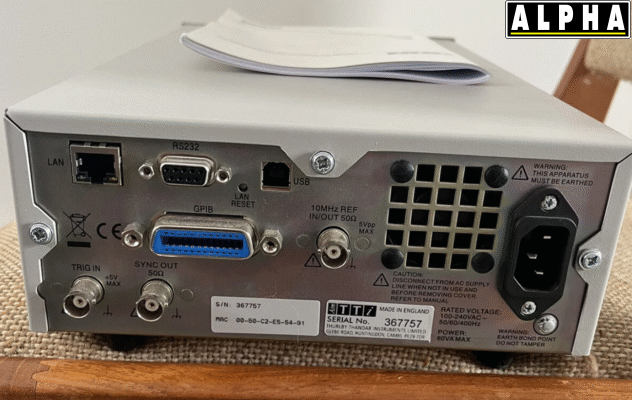

GIAO DIỆN
Các chức năng điều khiển từ xa kỹ thuật số đầy đủ được cung cấp thông qua các giao diện RS232, USB, LAN và GPIB.
RS232: Đầu nối D 9 chân. Tốc độ Baud có thể điều chỉnh từ 1200 đến tối đa 115200 Baud.
USB: Kết nối USB 2.0 (tương thích ngược với USB 1.x). Hoạt động như một cổng COM ảo.
GPIB (IEEE-488): Tuân thủ tiêu chuẩn IEEE4881 và IEEE4882.
Ethernet (Mạng LAN) Kết nối phần cứng chuẩn 10/100 base-T. Giao thức ICMP và TCP/IP để kết nối với mạng cục bộ (LAN) hoặc kết nối trực tiếp với một máy tính duy nhất.
TỔNG QUAN
Trưng bày: Màn hình LCD chữ số có đèn nền, 20 ký tự x 4 hàng
Nhập dữ liệu: Chọn tất cả các thông số chính bằng bàn phím. Nhập giá trị bằng cách cuộn ký tự bằng núm xoay hoặc phím lên/xuống, hoặc nhập giá trị theo từng bước tăng dần do người dùng lựa chọn bằng núm xoay hoặc phím lên/xuống.
Cài đặt đã lưu: Có thể lưu trữ tối đa 12 cấu hình thiết bị hoàn chỉnh cộng với 16 danh sách quét trong bộ nhớ không bay hơi.
Kích cỡ: Chiều cao 2U (86,5mm); chiều rộng nửa rack (213mm); chiều dài 350mm.
Cân nặng: 3,65 kg (8 lb)
Quyền lực: Điện áp: 110-240VAC, hệ số biến thiên 10%, tần số 50/60Hz; Điện áp: 100-120VAC, hệ số biến thiên 10%, tần số 400Hz; Công suất tối đa: 60VA.
Loại lắp đặt: II
Vị trí Chân đế có thể điều chỉnh độ nghiêng để sử dụng trên mặt bàn. Có thể gắn vào giá đỡ với phụ kiện tùy chọn.
Tùy chọn: Bộ phụ kiện gắn tủ rack 19 inch.
MÔI TRƯỜNG & AN TOÀN
Phạm vi hoạt động: Nhiệt độ từ +5°C đến 40°C, độ ẩm tương đối 20 – 80%.
Phạm vi lưu trữ: Từ 20°C đến +60°C.
Môi trường: Sử dụng trong nhà < 2000m, Mức độ ô nhiễm 1.
Sự an toàn: Tuân thủ tiêu chuẩn EN61010-1.
EMC: Tuân thủ tiêu chuẩn EN61326
Trọng lượng vận chuyển: 4,80 pound.

Đặc Điểm Nổi Bật Máy Tạo Tín Hiệu Tổng Hợp 6GHz TTi TGR6000

Dải tần số rộng: Từ 10 MHz đến 6 GHz. Dải tần này bao trùm hầu hết các tiêu chuẩn truyền thông hiện nay như Wi-Fi, Bluetooth, 4G/5G, và các hệ thống vệ tinh.

Độ phân giải tần số: Lên đến 10 Hz, cho phép thiết lập tần số cực kỳ chi tiết.

Độ chính xác tổng hợp (Synthesized): Sử dụng kỹ thuật tổng hợp tần số giúp tín hiệu đầu ra có độ ổn định cực cao, ít nhiễu pha, đảm bảo kết quả đo lường không bị sai lệch theo thời gian.

Khả năng điều chế (Modulation): Hỗ trợ nhiều kiểu điều chế tín hiệu khác nhau như AM (Biên độ), FM (Tần số), Phase Modulation (Pha) và Pulse Modulation (Xung).

Dải công suất đầu ra: Từ -110 dBm đến +7 dBm, cho phép giả lập từ các tín hiệu cực yếu (như từ vệ tinh xa) đến các tín hiệu mạnh trong nhà máy.

Ứng Dụng Thực Tế

Sản xuất thiết bị không dây: Kiểm tra các bộ thu phát sóng RF của điện thoại, router Wi-Fi, thiết bị IoT.

Phát triển và Nghiên cứu (R&D): Thử nghiệm các mẫu thiết kế mạch RF mới trước khi đưa vào sản xuất hàng loạt.

Bảo dưỡng Viễn thông: Kiểm tra hiệu suất của các trạm thu phát sóng di động hoặc hệ thống radar.

Giáo dục đào tạo: Dùng trong các phòng thí nghiệm điện tử viễn thông tại các trường đại học kỹ thuật.
